Usage et Fonctionnalités

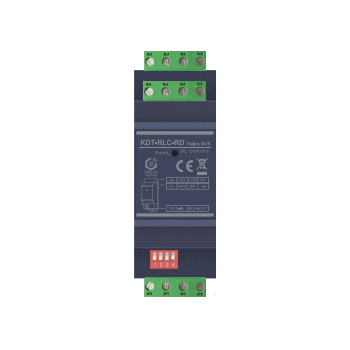

Relais multifonction à câbler sur le BUS 2Easy
L'ajout de ce module permet de contrôler une 2nde ouverture depuis le
moniteur vidéo ou le combiné audio : portillon, portail, porte de
garage, gâche… ou depuis le smartphone si le système est connecté.
Il peut aussi commander soit un 3ème accès soit un éclairage,
temporisé ou en mode télérupteur : il est alors actionné en touchant
l’icône "Lumière" ou "Portail/Lumière" des moniteurs, depuis le
smartphone si le système est connecté...
Mode de pose : Rail DIN. Inclus : 1 x relais de protection DS-ERL
• Inverseur NO/COM/NF avec un courant de passage 3A Max
• Alimentation possible de gâche à émission en 12VDC/450mA Max
• Paramétrage simplifié par dipswitches
• Raccordement possible d’un BP de commande
• Paramétrable possible aussi en Relais 1 associé à une platine de
rue, pour alimenter une gâche ou commander un automatisme
Plusieurs relais KDT-RLC-RD peuvent être câblés dans une même
installation.
Le relais multi-fonction KDT-RLC-RD se câble en fin de ligne de BUS
ou en milieu de ligne entre deux produits.
Il est compatible avec toutes les platines extérieures, tous les
moniteurs intérieurs et tous les combinés audio des gammes du
Groupe GATES.
Dimensions
H x L x P : 90 x 35 x 59 mm
